經過“和仔”上述的簡單介紹，相信大家對門窗五金件已經有了初步的概念，那本期我們先聊一下大家最想知道的操作部件之一：執手。而在工程領域中，尤為撥叉式的執手應用最為廣泛，那以下就從它的性能要求(標準)、規格及選用、左右區分等幾個方面來做介紹。

撥叉執手的性能要求：

撥叉執手又屬于傳動機構用執手，執行的標準為《JG/T124-2017建筑門窗五金件-傳動機構用執手》，里面主要的力學性能指標有4項：操作力矩、反復啟閉、抗扭、抗拉(下文僅討論量大的帶定位點的撥叉執手)。

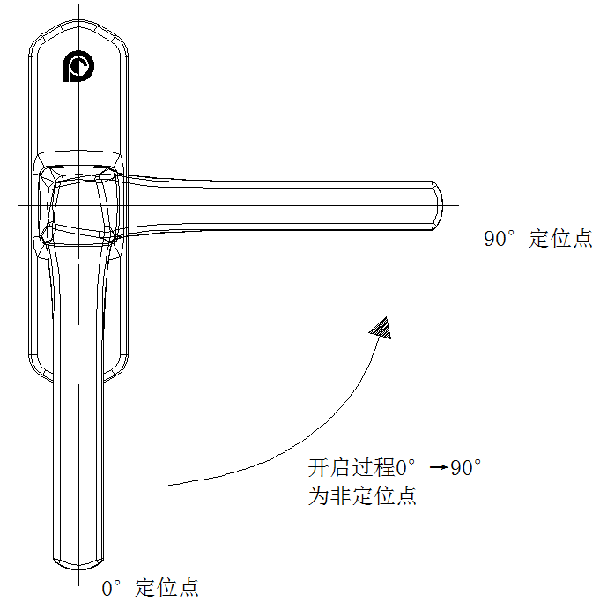

1、操作力矩：帶定位功能的執手，定位點操作力矩不大于4N·m，非定位點不大于0.8N·m，定位點與非定位點力矩差值不小于0.4N·m。

(圖來源：和仔自己畫的)

簡單來說就是手感清晰，定位準確，轉動順暢。

2、反復啟閉：帶定位功能的執手，反復啟閉2.5萬次后，操作力矩仍然滿足上述要求，且定位位置與原設計位置偏差小于5°。

“和仔”家的撥叉執手均是以5萬次作為檢測標準，是行業標準要求的2倍，執手的耐久性是很有保證的。

3、抗扭、抗拉性能：帶定位功能的執手在25N·m力矩作用下，各部件不損壞，執手軸線偏移小于5°。承受600N拉力作用后不損壞，手柄末端最大永久變形量小于5mm。

在這兩項抗破壞數據中，“和仔”家的撥叉執手抗扭性能最大能達到32N·m;而抗拉性能在承受600N拉力后，150mm長度內的手柄末端最大永久變形量不大于2mm。由此可見“和仔”家的撥叉執手還是很堅固耐造的。

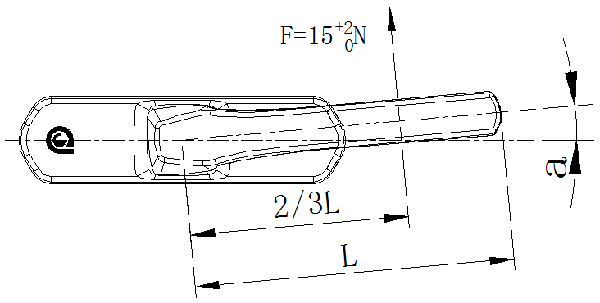

除上述行業標準指標外，在產品生產和實際應用中，還有接到一些客戶反饋，市面某些執手在空載時，上下晃動較大，左右擺動虛位明顯的情況，為此“和仔”家的執手專門制定了裝配后在0°或者在空載旋轉90°后,在手柄2/3位置處施加15+2N,手柄軸線與底座中心線左右偏轉≤±1°，手柄末端上下晃動≤2mm的標準，為同行友商做參考。

(圖來源：和仔自己畫的)
