一起聊五金_建筑門窗五金件之撥叉執手的規格和選用問題(三)

1、撥叉執手的規格和選用問題

很多哥哥姐姐們對執手的區分與選用還是沒有太明確的概念，這次“和仔”也詳細分享一些工作與實際應用中的經驗與心得。

首先撥叉執手按使用的窗型來分，可分為內開執手和外開執手。

內開執手因為型材安裝面比較大，一般采用座寬30mm、32mm的執手，這種座寬規格的執手不僅大氣，往往也有更好的操作體驗。內開執手撥叉比較靠近執手中心線;螺釘安裝孔與撥叉偏移的距離也有固定的關系;安裝方式較為常見的是螺釘穿過型材與執手座的螺紋孔連接;常用的內開執手一般撥叉都比較短，外露長度多為25mm左右。

外開執手因型材安裝面大小不一，座寬規格有24mm、28mm、30mm、32mm多種規格。撥叉比較靠近執手邊緣，安裝方式多為從執手正面打螺釘與型材連接;由于外開型材傳動槽多靠室外，所以外開執手的撥叉一般根據型材系列以及傳動桿的安裝位置，有外露長度25mm-60mm不等，由于過長的外露長度有可能導致執手更容易損壞，所以更建議采用方軸執手配傳動鎖盒的傳動形式。

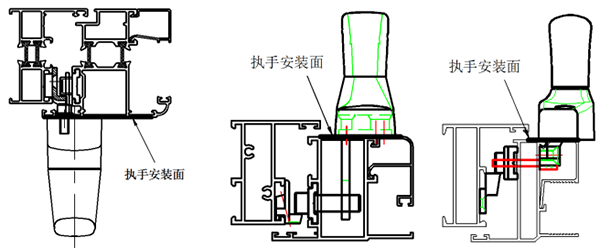

內開執手安裝示意  外開執手安裝示意

(圖來源：和仔自己畫的)

2、關于執手的左右區分

早些年“和仔”已經對撥叉執手的左右之分作了比較規范的解釋：

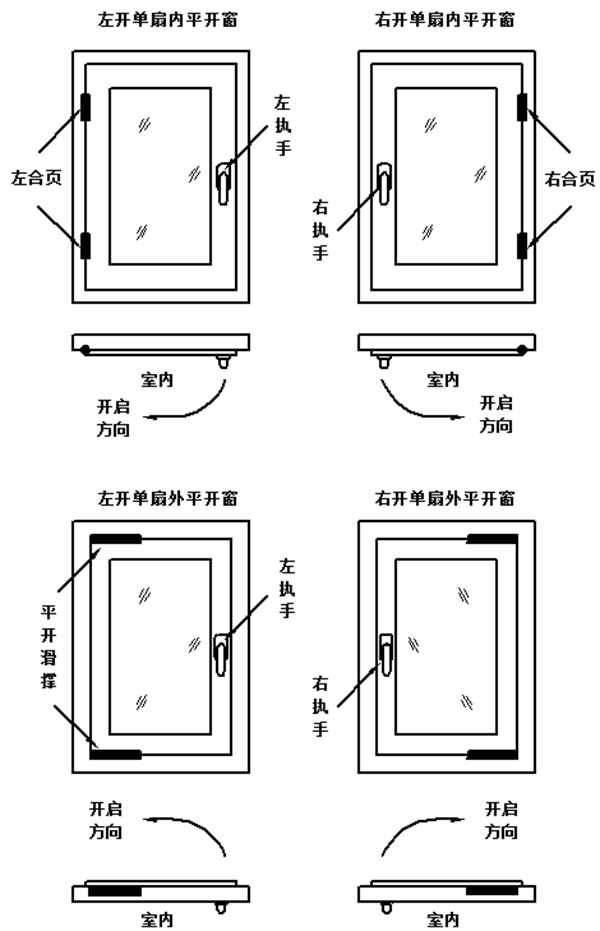

左執手：用于左開單扇內平開窗(術語摘自GB/T5823，下同)、左開單扇外平開窗的傳動機構用執手;

右執手：用于右開單扇內平開窗、右開單扇外平開窗的傳動機構用執手。

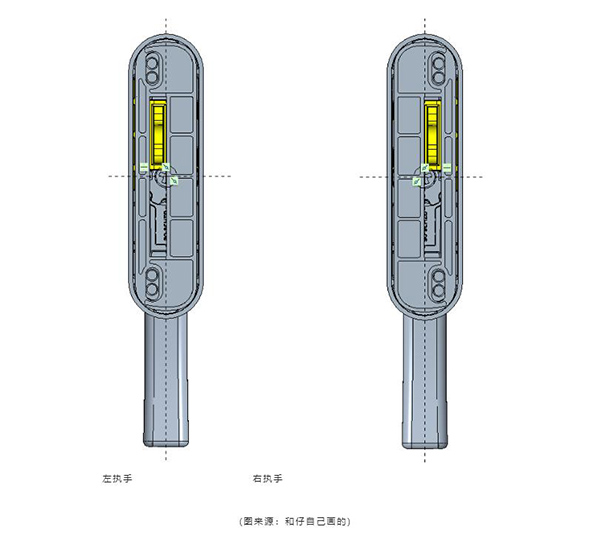

其實呢，在實際工作應用過程中，上述的左右辨別方式雖標準，但也難免繁復，為此可以通過以下小技巧快速辨別左右：正常出廠執手，執手底部面對人，手柄向下，此時撥叉在執手左上方為左，撥叉在執手右上方為右(幕墻配置的執手不適用)，如下圖示：

左執手 右執手

(圖來源：和仔自己畫的)

按上述的小技巧，可以在日常使用和工作中快速辨別執手的左右之分，能快速的提高工作效率。

3、關于外觀款式

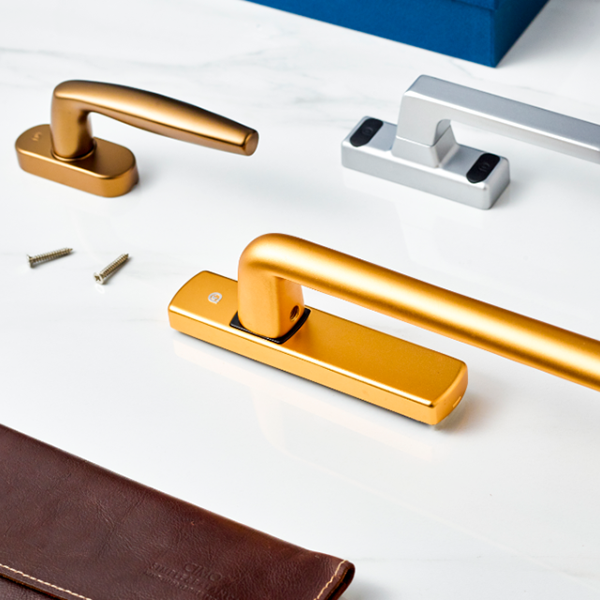

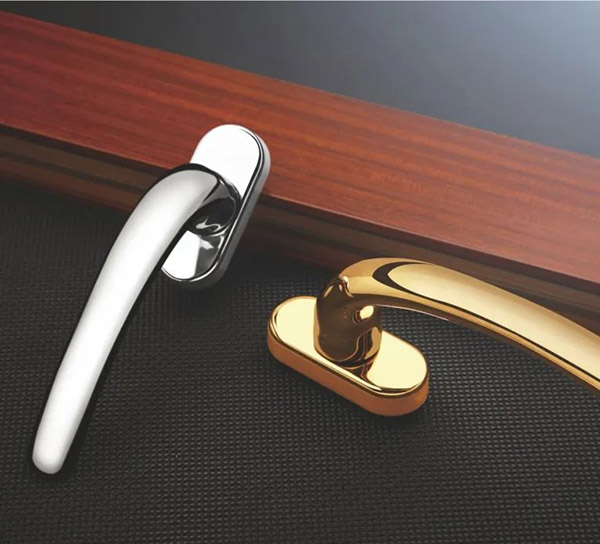

俗話說“蘿卜白菜，各有所愛”，因此“和仔”家的執手也有多種配套款式，因為大家喜歡的款式有可能都不太一樣，在這里就不多做說明，下面就給大家列舉幾款“和仔”家的執手給大家瞧瞧。

(執手圖片家居和五金經典執手圖片)
